一、打印機基本操作：

1. 安裝打印機

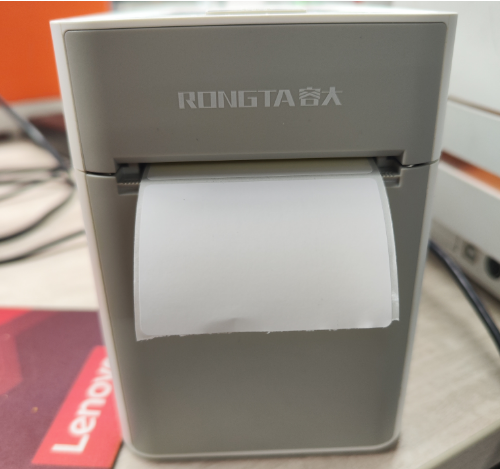

1.1 打印紙張安裝說明

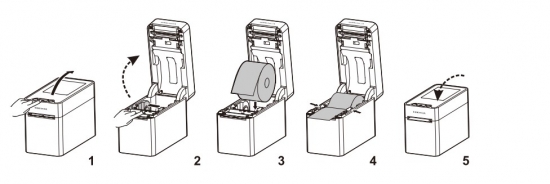

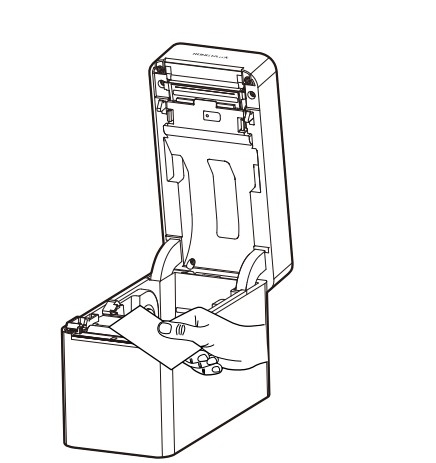

紙卷安裝：
1. 按開蓋鍵打開紙倉蓋;
2. 根據紙張寬度滑動紙寬調節按鈕調整合適的寬度;
3. 裝入紙卷，將打印面朝上;
4. 將紙張的末端居中放在壓紙滾軸上并略超過出紙口;
5. 按下頂蓋中央，將其關閉，確保卡入到位。

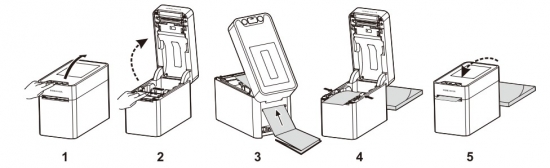

折疊紙安裝：
1. 按開蓋鍵打開紙倉蓋;
2. 根據紙張寬度滑動紙寬調節按鈕調整合適的寬度;
3. 后進紙口，沿所示方向裝入折疊紙張;
4. 將紙張的末端居中放在壓紙滾軸上并略超過出紙口;
5. 按下頂蓋中央，將其關閉，確保卡入到位。

1.2 連接電源和通訊接口

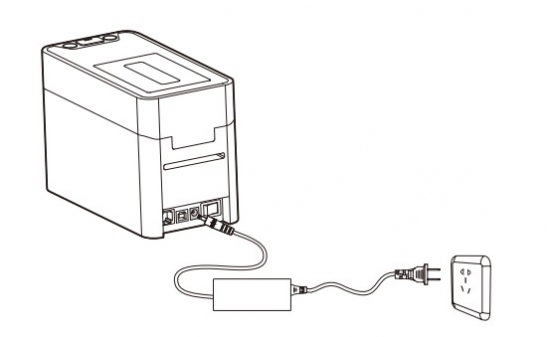

電源連接：
- 確認打印機電源開關處于關機(O)狀態，將電源適配器連接到打印機，將電源線連接到電源適配器，將電源線另一端連接到附近的插座。

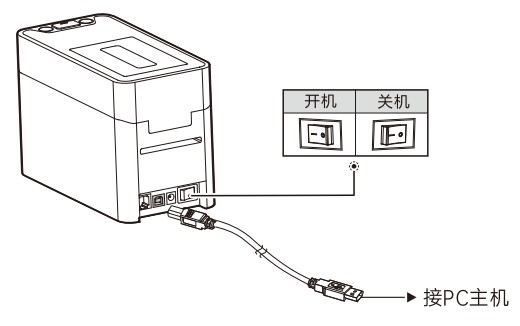

連接 USB 線：
- 將 USB 線連接到打印機，將 USB 線連接到 PC 主機，將打印機電源開關打到開機(I)狀態。
藍牙連接
打印機工作前需與驅動打印機的主設備(電腦、手機、平板)配對，配對過程由主設備發起。通常的配對方法如下 :
1. 打印機開機 ;
2. 主設備搜尋外部藍牙設備 ;
3. 如果有多臺外部藍牙設備的話，選中對應 BDA 地址(詳見自測頁)的打印機 ;
4. 輸入初始密碼，默認 4 個“0000”;
5. 完成配對。
具體的配對方法請參閱主設備藍牙功能說明。

配對時 , 帶藍牙接口的 RP31X 系列電子面單打印機必須處于開機狀態。

注意 :配對時，請不要將多臺打印機同時開機，否則可能無法判斷配對成功的是哪一臺打印機。

配對成功后，其他主設備仍然可以與該打印機配對，每臺打印機最多可以與 8 臺主設備配對，如果更多的主設備與打印機配對的話，那么最早與打印機配對的主設備會被打印機從配對列表中自動清除，此時如果這臺主設備需要驅動打印機打印的話，需要重新配對。(僅適用于多連接的藍牙)

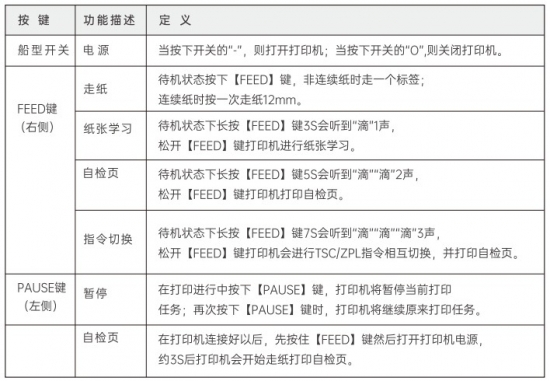

1.3 按鍵說明

自測頁打印

說明：初次安裝打印機或打印機存在任何問題時可以執行自檢程序，自檢頁內容包含：打印機型號、序列號、固件版本、指令狀態、打印濃度、打印速度及接口信息等；
打印自檢頁的方法：
1. 確認已連接電源，且紙卷安裝正確。
2. 確認打印機處于關機狀態 , 且頂蓋已閉合到位。
3. 按住【FEED】鍵不放，再打開電源開關，約3S后打印機會走紙打印自檢頁。打印自檢頁后松開FEED

2. 工具設置說明

2.1 工具設置功能

濃度 / 速度設置
- 打印機濃度是指通過改變打印頭片的加熱時間，使打印機達到不同的濃度效果，客戶可根據打印需求在可選范圍內改變打印濃度；
- 打印機速度是指通過控制步進機馬達的轉速來調節打印機出紙的速度，客戶可根據打印的需求在可選范圍內對打印速度進行調整；
- 使用標簽工具設置濃度/速度方法：
  1. 打開標簽設置工具，選擇設置打印機；

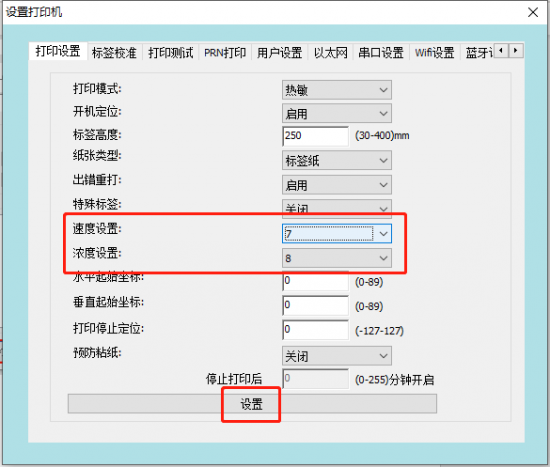

  2. 切換到“打印設置”界面，在速度設置/濃度設置選項中分別下拉選擇所需調整的速度和濃度，然后點擊界面最下方的“設置”項，提示“設置成功”或打印機蜂鳴1 聲則表示更改設置成功；
標簽學習
- 說明：不同的標簽的底紙的AD 值與紙張AD 值壓差不一致，所以替換不同規格的標簽紙時，需要進行標簽學習，標簽學習分為手動標簽學習和工具標簽學習兩種（效果一樣）；
- 手動標簽學習方法：
  在打印機就緒狀態下，長按【FEED】鍵3S會聽到“滴"1聲，松開【FEED】鍵打印機進行紙張學習。用戶也可通過打印機工具完成學習。
- 使用標簽工具標簽學習：
  1. 打開標簽設置工具，選擇設置打印機；

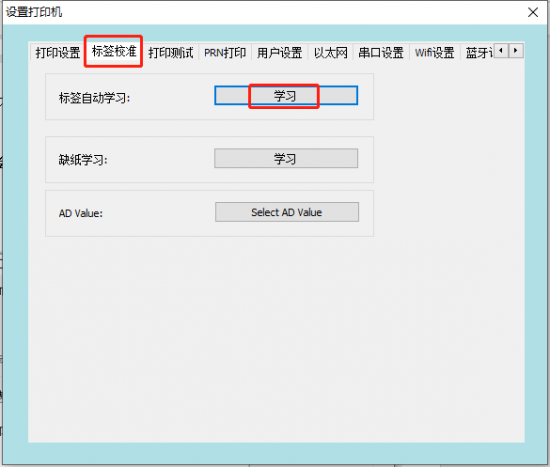

  2. 切換到“標簽校準”界面，選擇標簽自動學習，點擊“學習”，標簽紙會自動走紙和校驗位置，當標簽紙停止在撕紙位置時，說明標簽學習成功；
缺紙學習
- 缺紙學習：主要作用是把缺紙狀態下的 AD 值存儲在打印機的 FLASH 中，讓打印機能夠正確識別到缺紙時打印機的 AD 值，缺紙狀態的 AD 值丟失可能會出現打印機錯誤報警2聲的異常；
- 使用標簽工具缺紙學習方法：
- 1. 打印機需要把紙張取出并蓋好上蓋，并保持打印機開機狀態；
  2. 打開標簽設置工具，選擇設置打印機；
  3. 切換到“標簽校準”界面，選擇缺紙學習，點擊“學習”，打印機會正常保持3 聲—提示缺紙；
  4. 缺紙學習完成之后，還需要進行標簽的自動學習，具體方式參考標簽學習方法；
指令切換（如支持）
- 說明：容大的標簽打印機正常情況下，支持標簽和ESC/POS 票據兩種指令模式，當打印機需要打印熱敏票據時，可切換ESC/POS 模式進行打印，當打印機需要使用標簽時，可切換標簽指令模式；
- 使用標簽工具設置指令類型：
  1. 打開標簽設置工具，選擇設置打印機；

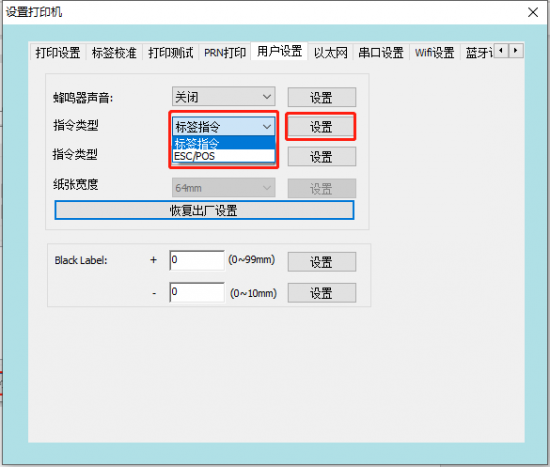

  2. 切換“用戶設置”界面在第二行指令類型中選擇“標簽指令”或“ESC/POS”指令，并點擊“設置”；

    備注：第三行的指令類型選項中，不同的標簽指令選擇，只針對定制類型有作用，所以此項無需設置；
  3. 當設置ESC/POS 指令時，紙張寬度可進行調整不同的熱敏紙打印寬度；
恢復出廠設置
- 說明：打印機在出廠時固件會固定濃度、速度、指令模式、IP 地址：192.168.1.87、默認中文等，為了快速解決有時候可通過恢復出廠設置進行調整打印機；
- 標簽工具恢復出廠設置：
  1. 打開標簽設置工具，選擇設置打印機

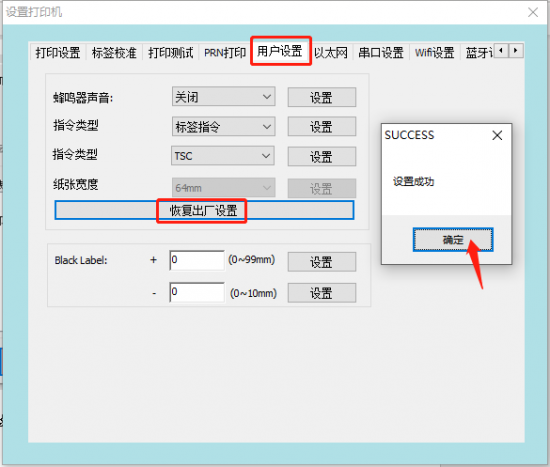

  2. 切換到“用戶設置”界面，點擊“恢復出廠設置”，彈出設置成功提示，點擊“確定”即可；
設置網口 IP
- 說明：局域網網口打印時，需先對每臺打印機進行 IP 地址設置，保證打印機與主機的 IP 地址處于相同的網關：
- 使用標簽工具進行 IP 地址修改
  1. 打印機連接 USB 線，打開標簽設置工具，點擊設置打印機；

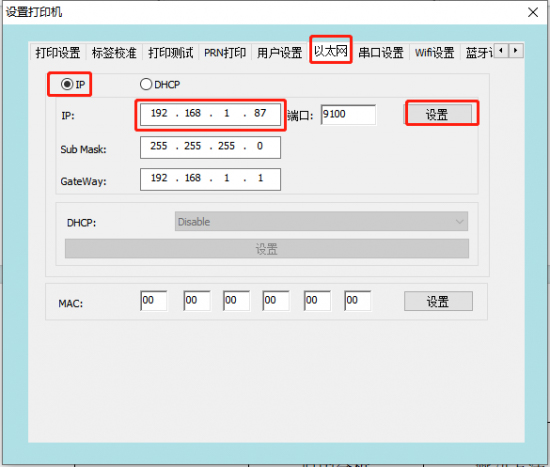

  2. 切換到“以太網”設置界面，輸入新的打印機 IP 地址，點擊“設置”即可；

2.2 工具下載功能

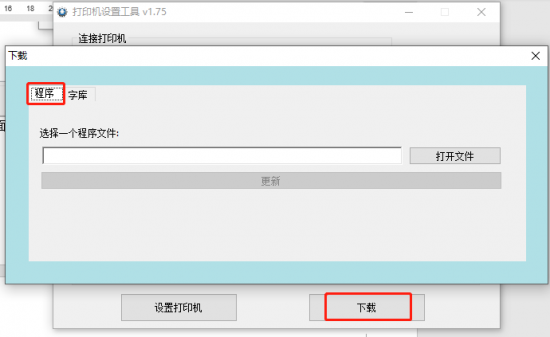

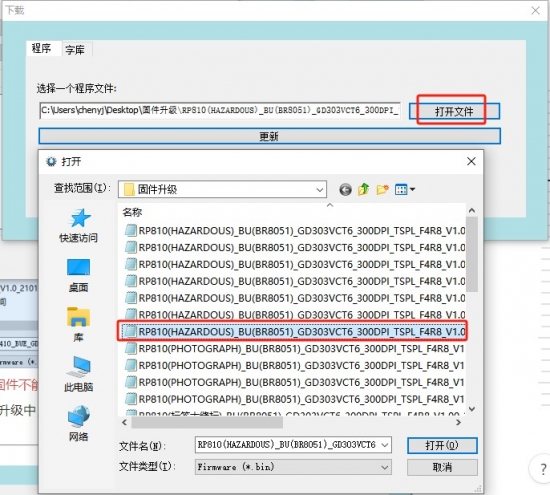

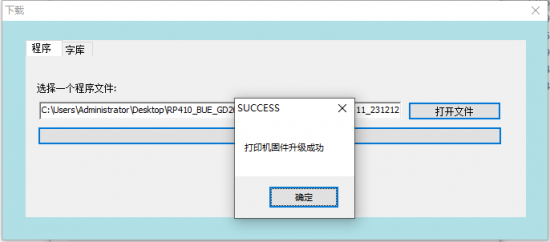

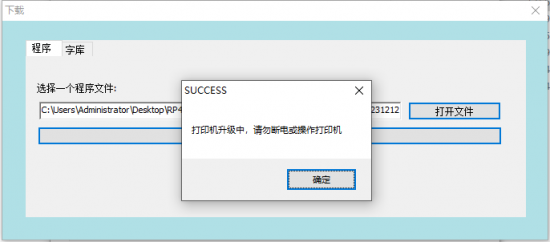

固件升級
- 說明：打印機內部需要軟件固件才能正常運行，容大會根據打印機的運行情況調整打印機的固件，有時候客戶的某些程序BUG 需要解決，需要通過升級固件進行解決；
- 使用標簽工具進行固件升級方法：

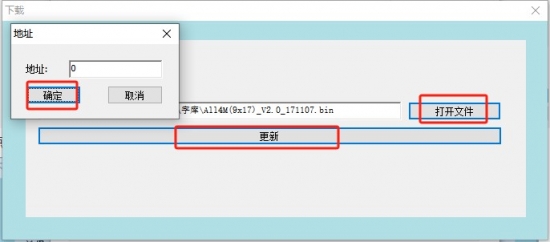

字庫更新
- 說明：字庫是存儲在打印機內部FLASH 的預設字庫文件，用于打印機在指令打印時字庫的調用；
- 使用標簽工具更新字庫方法：
  1. 連接打印機電源線，USB 線連接電腦，打印機電源打開；

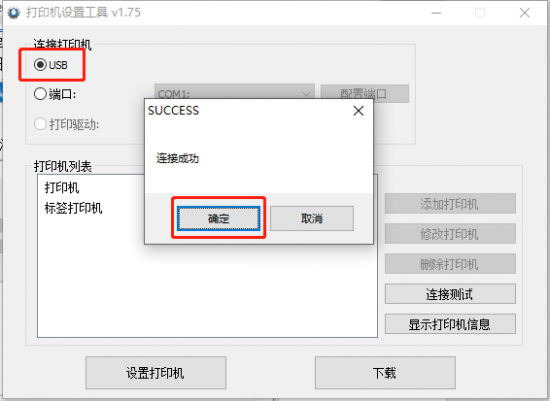

  2. 打開標簽設置工具，點擊連接測試，提示連接成功；

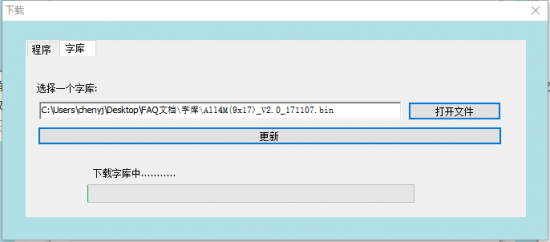

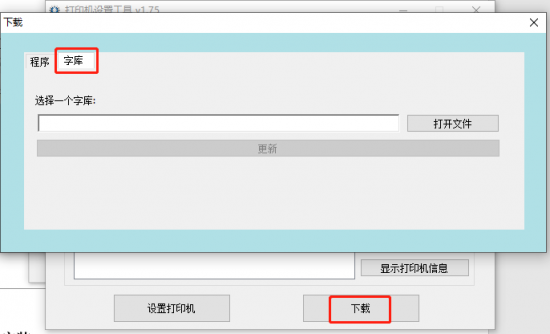

1. 點擊“下載”，切換到“字庫”下載界面；

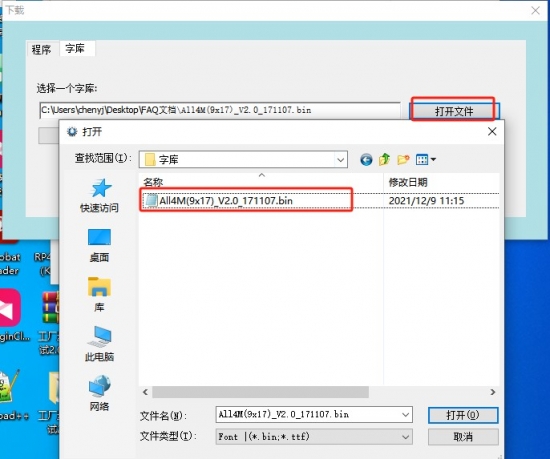

1. 點擊打開文件，選擇廠家提供的字庫文件，雙擊打印機字庫文件，打開；
1. 點擊更新，在地址框輸入廠家提供的對應字庫地址數字（標準字庫地址默認為： 0 ）；

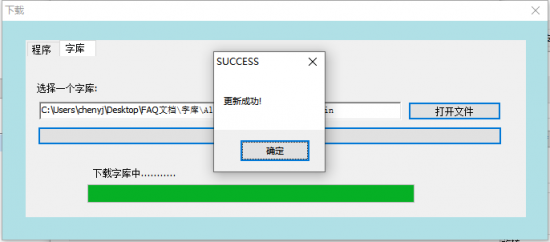

1. 確定之后，開始字庫下載（等待綠色傳輸條跑到最右側）字庫更新之后，通常需要重新開關打印機才能正常生效；

3. 驅動安裝說明

3.1 Windows 驅動安裝步驟

說明：打印機驅動作為電腦上的軟件程序，可以方便客戶更好的進行圖像的編輯和打印數據的傳輸，所以很多客戶在使用打印機時需要安裝驅動進行打印；

驅動下載：可訪問鏈接（https://rongtatech.lanzoum.com/ijZNQ1gb8ffc）進行下載 ;

安裝驅動前先確認電源已連接，USB 線已連接電腦，以下圖示可能隨您電腦上的操作系統而有所不同。

以下示例基于 Windows 10 操作系統，安裝前建議先關閉相關的安全防護軟件，以免影響驅動的安裝。驅動為整合驅動，會自動安裝與打印機指令語言相匹配的驅動。

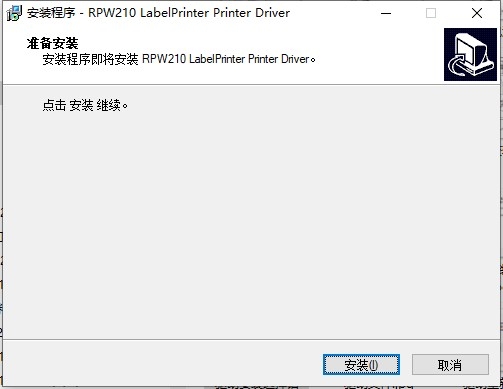

驅動安裝步驟
1. 開機默認TSC指令，雙擊打印機驅動軟件

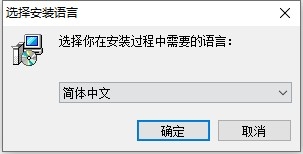

2. 選擇對應語言，選擇OK；
3. 點擊安裝；

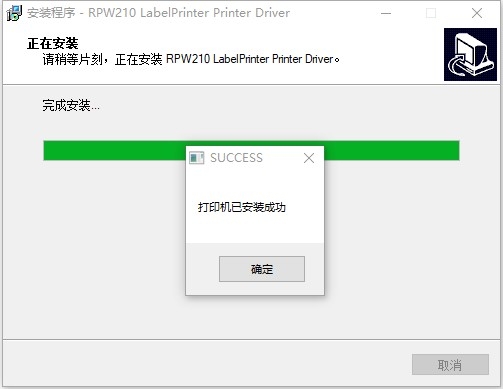

4. 系統提示安裝成功界面，點擊確認即安裝成功；

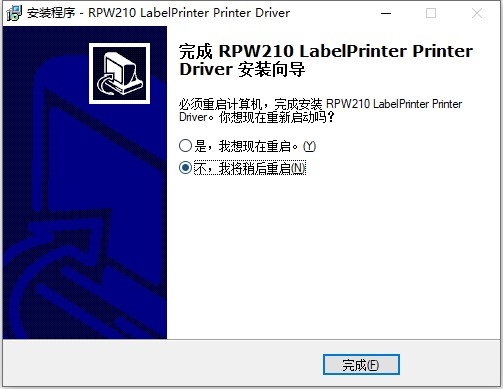

5. 選擇“不，我稍后重啟”點擊完成后即可。用戶可以通過控制面板中:設備和打印機，查看已安裝的驅動。

3.2 驅動設置功能

說明：客戶可根據實際使用需求對驅動的參數和紙張大小進行調整，以 win10 系統為例以下為調整驅動設置功能的操作步驟

打印驅動測試頁步驟：

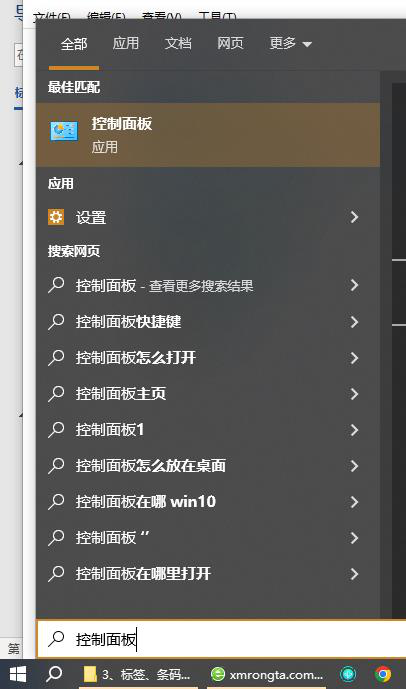

1. 打開控制面板，在左下角搜索框輸入“控制面板”或“control panel”調取控制面板界面；
2. 在控制面板界面中選擇并雙擊查看設備和打印機圖標
3. 找到已安裝完成的驅動的圖標，下面以（RPW210 200DPI TSC）驅動為例，右鍵選擇打印機屬性；

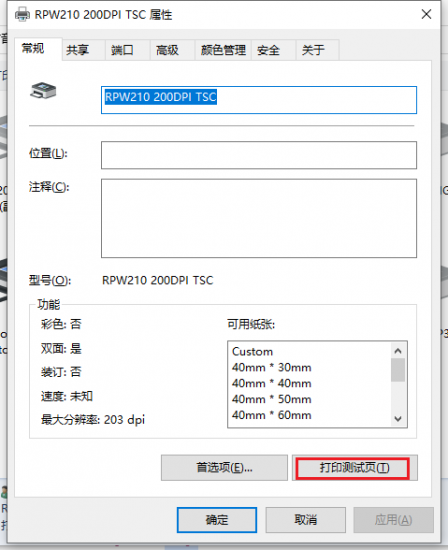

4. 點擊打印測試頁功能，若打印機測試頁打印成功，說明驅動端口設置正確，此時打印機驅動可正常打印；

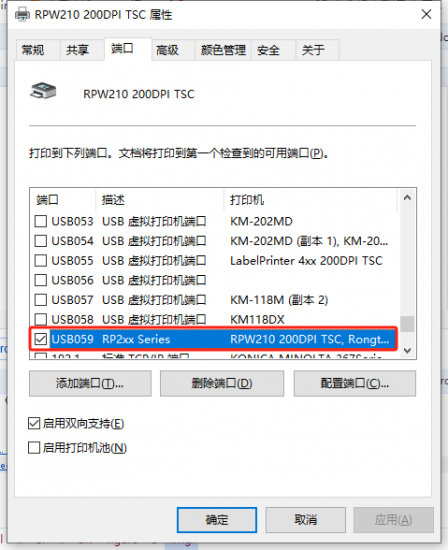

驅動設置端口步驟：
1. 在打開驅動打印機屬性后切換端口，根據實際使用的端口選擇勾選對應的端口；

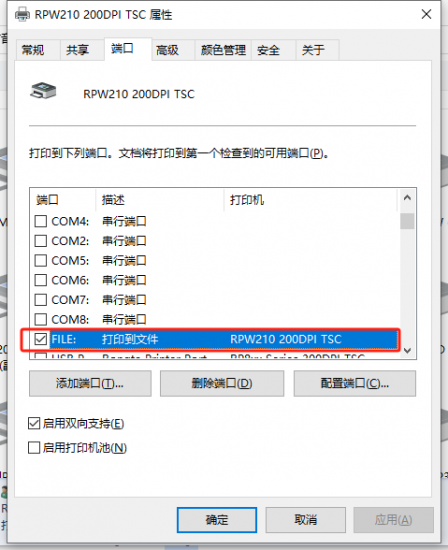

2. 在打開驅動打印機屬性后切換端口，根據實際使用的端口選擇 FILE 勾選，并保存；

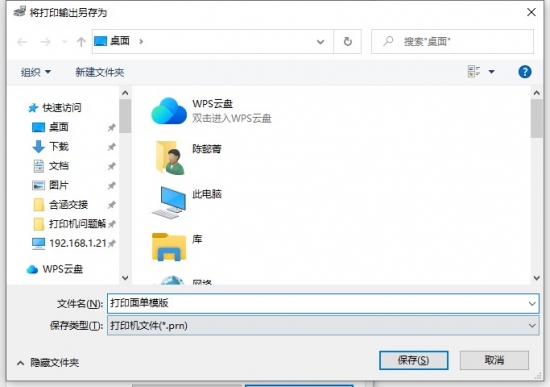

3. 通過驅動打印正常單據，彈出保存文件框，命名之后保存為 prn 文件即可；

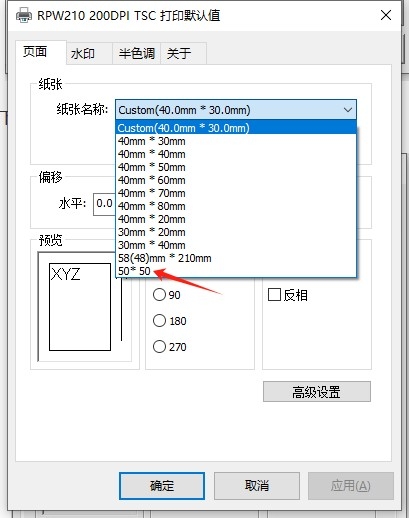

驅動修改標簽尺寸大小：
- 客戶可根據實際使用的標簽大小，修改驅動里面的紙張尺寸

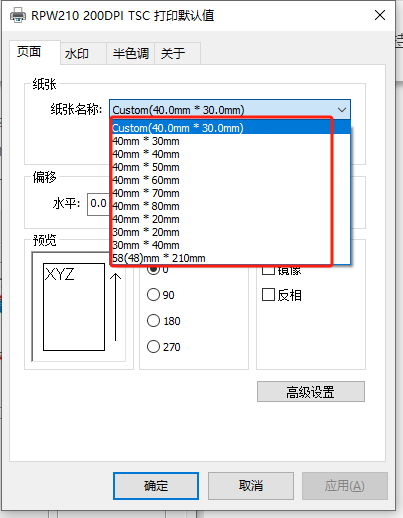

  1. 驅動默認有預設尺寸，用戶可通過下拉紙張名稱選擇對應的預設尺寸，點擊確定即可；

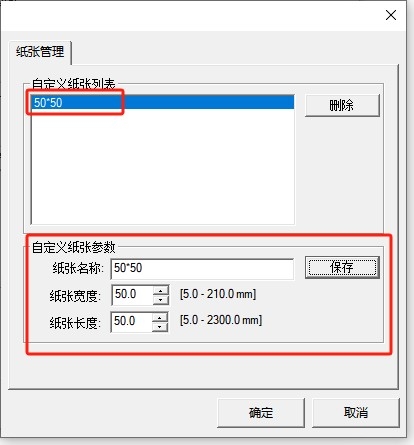

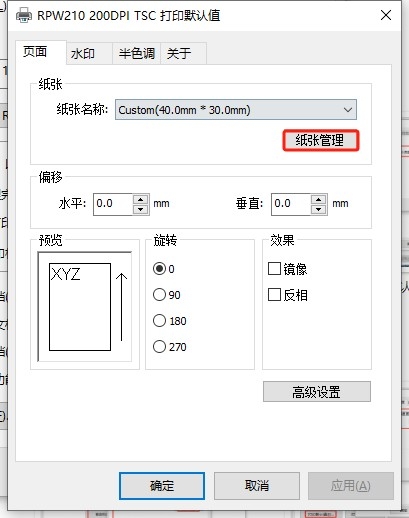

  2. 自定義尺寸，選擇紙張管理
  3. 在跳出的界面中，輸入紙張名稱，紙張寬度和紙張長度等信息，然后保存；
  4. 回到首先項里面的頁面界面，下拉選擇創建的紙張名稱即可；

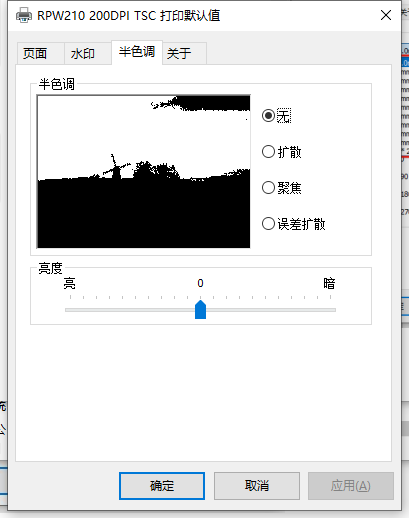

- 驅動半色調功能調整

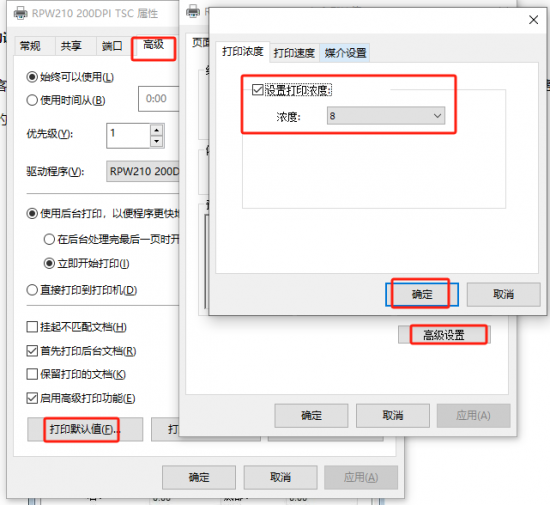

高級設置：

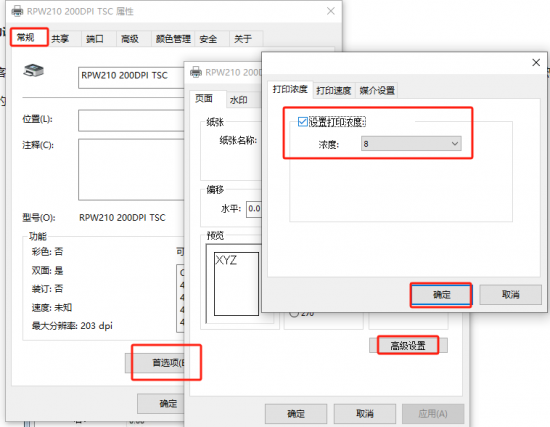

- 打印濃度
  常規—首選項

  高級—打印默認值

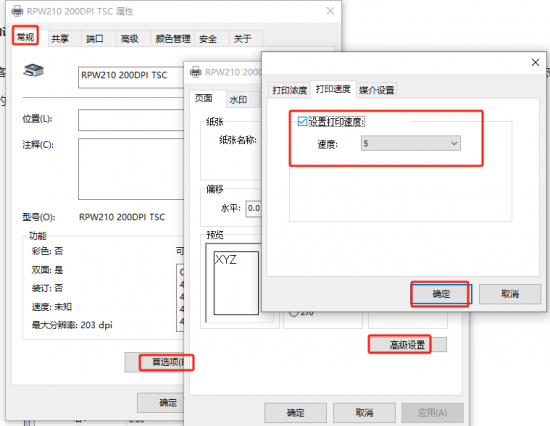

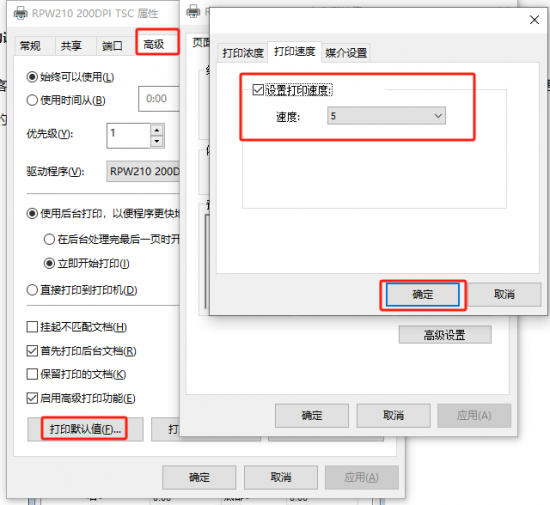

- 打印速度
  常規—首選項

  高級—打印默認值

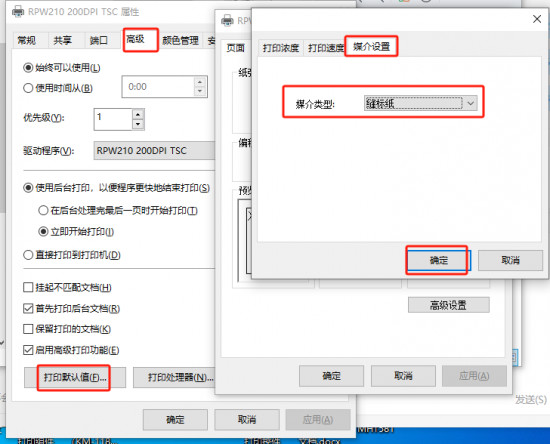

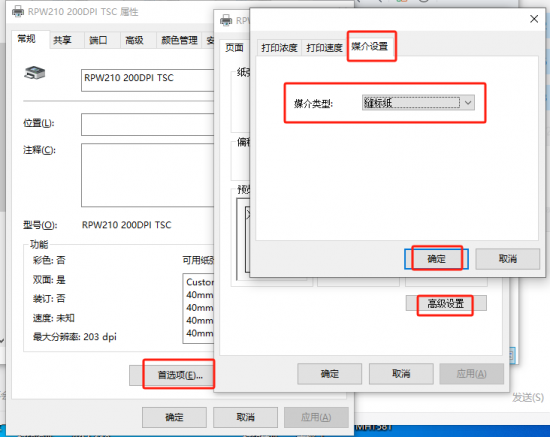

- 媒介設置
  常規—首選項

  高級—打印默認值

二、常見問題及處理方法：

1. 驅動無法安裝

安裝驅動時是否連接 USB 線：打印機在安裝時需要連接 USB 線才能正常安裝驅動，需要檢查打印機 USB 線是否連接正常且打印機處于待機狀態；
確認是否驅動安裝文件錯誤：可先打印自測頁或從設備管理器中，找到 USB 打印支持，確認 USB 的 HID 信息，從而確認驅動是否與打印機匹配
驅動圖標無法顯示
1. 因 windows 系統升級，部分版本驅動文件未通過微軟認證，所以在安裝完成后，驅動圖標無法快速出現在打印機列表當中，可重啟電腦解決；

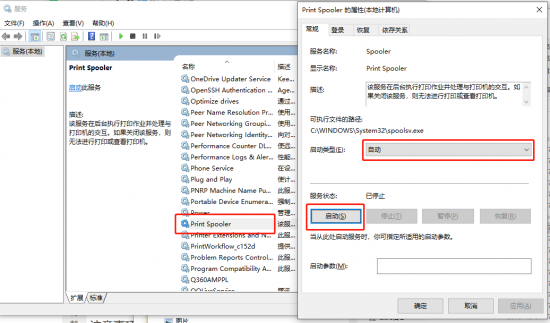

2. 檢查 print spool 服務項是否開啟：
其他無法安裝驅動問題：可聯系售后技術服務熱線協助處理：400-800-0596

2. 打印走紙異常

打印跳空白紙或走紙位置不準確
1. 檢查按鍵是否能夠正常走紙，然后進行標簽學習操作
2. 具體方法參考：驅動修改標簽尺寸大小；
不走紙/打印粘紙問題
1. 打印出現不走紙時，可先測試打印自測頁是否正常
2. 檢查打印機是否蓋好上蓋/膠輥軸套是否脫出；

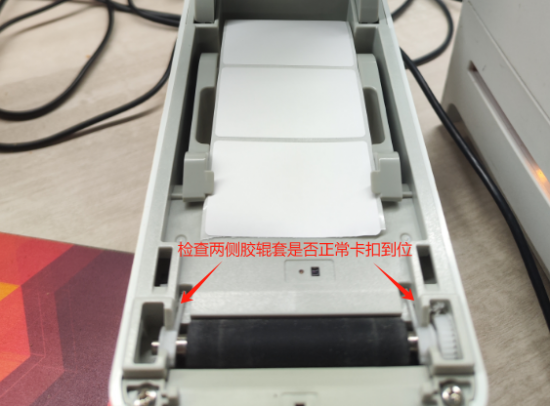

  膠輥軸套示意圖
3. 通過工具調整濃度把濃度和速度都調低，再打印測試;
4. 通過驅動調整濃度把濃度和速度都調低，再打印測試；
5. 若以上均無法解決可安排聯系售后處理；

3. 打印亂碼問題

出紙正常，中文部分出現亂碼
1. 需求提供自測頁確認字符集是否正確
2. 修改打印機語言，把打印機語言設置為中文；
  1. 打印機連接USB 線，打開標簽設置工具，點擊設置打印機

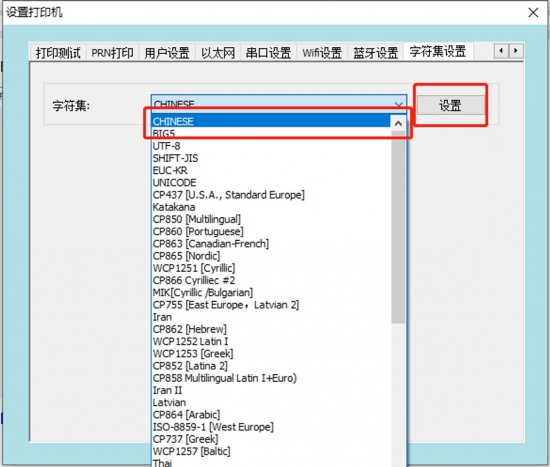

  2. 切換到字符集設置界面，字符集下拉選擇CHINESE，點擊“設置”即可；
3. 需抓取打印數據確認，是否APP 下方的數據問題
4. 需提供測試APP 及相關賬號，模擬客戶異常后進行解析

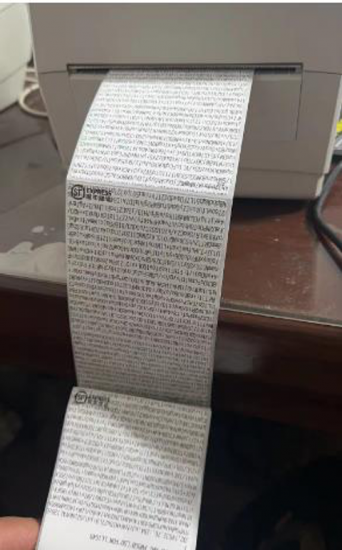

一直出紙且出現異常的英文字符
1. 指令模式錯誤
  1. 打印自測頁，確認指令模式是否為ESC/POS
  2. 切換指令模式，把打印機模式切換為標簽模式
  3. 打印單據中間出現少量亂碼且錯位
2. 檢查打印機的連接線是否松動，重新插拔數據線或者替換新的數據線；

4. 打印模糊異常

打印模糊不清楚
1. 檢查上蓋檢查打印機是否蓋好上蓋
2. 檢查膠輥軸套是否脫出
3. 檢查頭片是否存在裝配問題，并進行頭片清潔
打印濃度過高或過低/速度設置不當
使用設置工具或在軟件上重新調整打印機打印濃度和打印速度。設置工具調節濃度為粗調。, 驅動調節濃度為微調。
- 工具設置打印濃度 / 速度
- 驅動設置打印濃度 / 速度

5. 打印機報錯

FEED鍵閃爍 2 次原因分析：機芯錯誤，打印機的機芯部分存在物理損壞或卡紙現象解決辦法：需聯系售后進行返廠檢測；
FEED鍵閃爍 3 次原因分析：缺紙 / 卡紙報錯，打印機缺紙或有紙誤報缺紙解決辦法：
1. 檢查紙張是否安裝正確
2. 若均無法解決，可能為光耦失效，需聯系售后進行返廠檢測
FEED鍵閃爍 5 次原因分析：打印頭過熱報錯，打印機過負荷使用導致頭片過熱或打印頭出現異常解決辦法：
1. 打印過負荷時，需靜置等待 5 分鐘左右，打印頭溫度冷卻后才可繼續打印；
2. 若靜置后打印機仍不停報錯，需聯系售后進行返廠檢測；
FEED鍵閃爍 6 次原因分析：未關蓋報錯，上蓋未蓋好或軸偵測開關異常解決辦法：
1. 檢查上蓋是否正常盒蓋
2. 軸偵測開關掉落或開關失效，需聯系售后進行返廠檢測；
FEED鍵閃爍 7 次縫標錯誤；
1. 確認打印紙是否為標簽紙
FEED鍵閃爍 8 次黑標錯誤；
1. 確認打印紙是否為黑標紙
2. 如果為黑標紙需要使用設置工具將紙張類型改成黑標紙
FEED鍵閃爍 9 次原因分析：SDRAM 檢查錯誤，主板存在 SDRAM 異常或焊接不良解決辦法：聯系容大售后維修；
FEED鍵閃爍 10 次原因分析：FLASH 檢查錯誤，主板出現 FLASH 異常或焊接不良解決辦法：聯系容大售后維修；

6. 驅動打印不出單

檢查打印指令是否正確
1. 確認自測頁上指令模式是否為標簽模式；
驅動端口設置不正確
在使用打印機時可能存在驅動端口存在多個 USB 虛擬打印口的情況，此時需選擇正確的 USB 端口才可正常打印
1. 查看打印機的 USB 端口號；

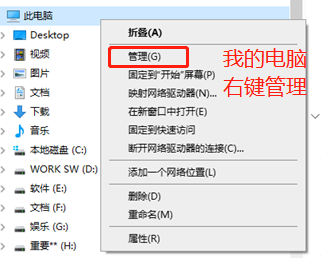

  1.打開我的電腦—右鍵—管理

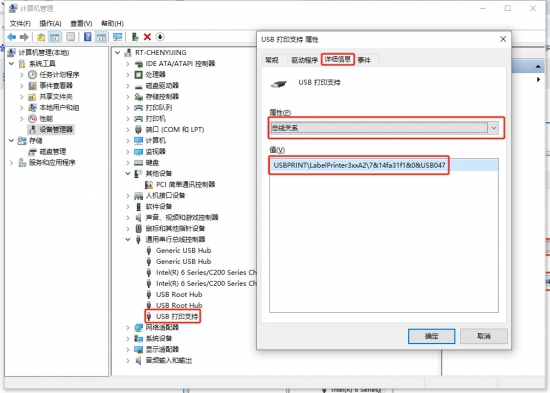

  找到設備管理器—通用串行口—找到“USB 打印支持”—屬性—選擇詳細信息，下拉找到總線關系，確認值中的最后一串字符，USB 端口號
2. 驅動設置正確的 USB 端口號
3. 打印驅動測試頁確認是否正常；

7. 打印機無法開機

電源未接好
1. 檢查電源是否連接
適配器不工作或不匹配

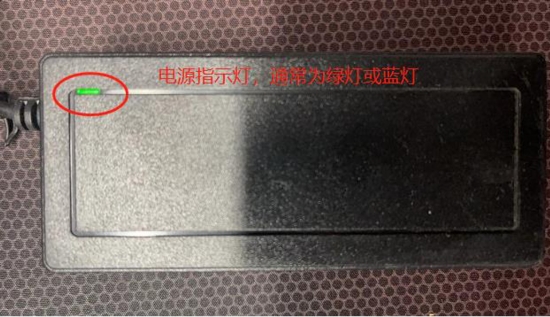

1. 檢查適配器指示燈是否工作（指示燈為綠色或者藍色）；

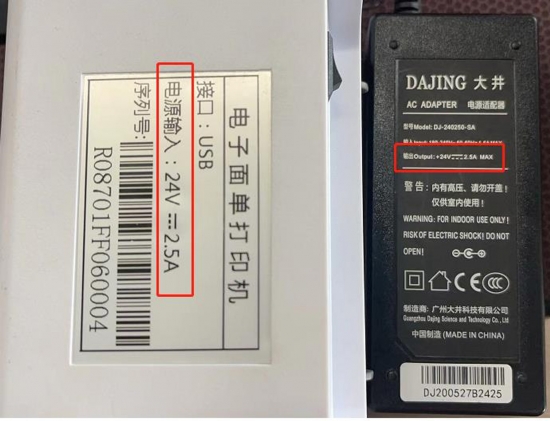

2. 檢查打印機的適配器規格與打印機是否匹配通過查看打印機底標中的電源輸入規格和適配器背面的 DC 輸出規格（24.0V===2.5A）
打印機故障聯系容大售后進行報修

三、日常清潔保養：

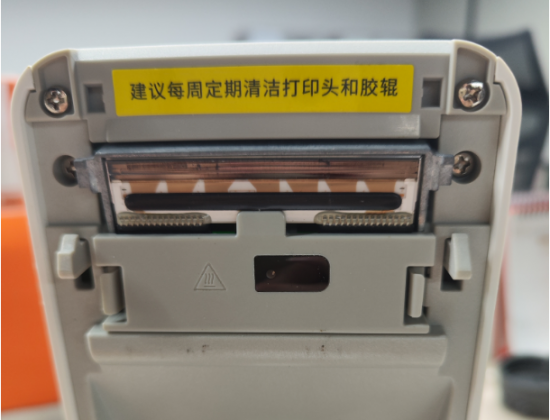

1.打印機頭清潔與保養：

清潔傳感器當打印機出現以下情況之一時，應清潔打印頭：
- 打印模糊不清晰
- 打印的頁面縱向某列不清晰
- 出紙噪聲大
- 打印頭發黑，積碳嚴重
打印頭清潔步驟如下：
- 關閉打印機的電源，打開上蓋，如果有紙，將紙去除如果剛打印完畢，應等待打印頭完全冷卻
- 用柔軟的棉布蘸酒精擦除打印頭表面的灰塵、污點等待酒精完全揮發后，合上上蓋，重新試機打印

2.清潔傳感器

當打印機出現以下情況之一時，應清潔缺紙傳感器：
- 紙張識別錯誤；
- 紙張定位不準；
- 缺紙不報警；
- 跳白紙，多走紙；
- 有紙報缺紙；
- 無法正確學習紙張；
- 走紙出現偏移；

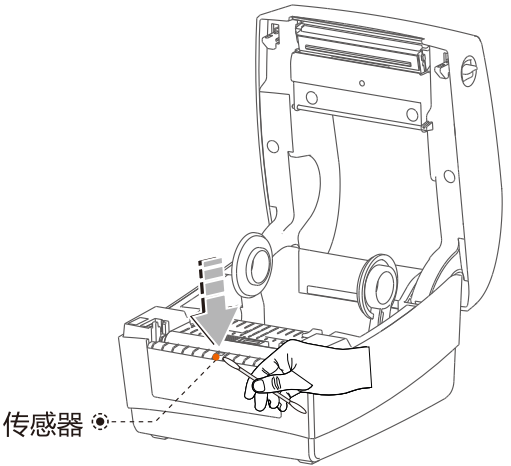

缺紙傳感器清潔步驟如下：
- 關閉打印機的電源，打開上蓋，如果有紙，將紙去除；

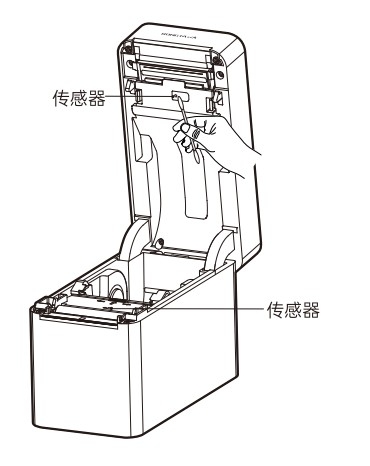

- 用柔軟的棉布蘸中性酒精擦除傳感器表面的灰塵、污點，如上圖示意；
- 等待酒精完全揮發后，合上上蓋，重新試機；

3. 清潔打印機膠輥組

當打印機出現以下情況之一時，應清潔打印機膠輥
- 打印模糊不清晰
- 打印的頁面縱向某列不清晰
- 出紙噪聲大
- 打印頭發黑，積碳嚴重
打印機膠輥清潔步驟如下
- 關閉打印機的電源，打開上蓋
- 用柔軟的棉布蘸中性酒精擦除打印機膠輥表面的灰塵、污點
- 等待酒精完全揮發后，合上上蓋

四、注意事項：

打印機日常維護時必須確保電源被關閉 ;
不要用手和金屬物品觸摸打印頭表面，不得使用鑷子等工具劃傷打印頭、打印膠輥和傳感器組光耦 ;
不得使用汽油、丙酮等有機溶劑 ;
等待酒精完全揮發后，再打開電源繼續打印。
- 撕紙刀片有尖銳邊緣，請小心勿觸防止割傷。
- 打印頭為發熱部件，打印過程中或打印剛結束時，不要觸摸打印頭以及周邊部件，兒童必須在成人監護下使用。
- 警告 :不要觸摸熱敏打印頭表面和連接件。以免靜電損壞打印頭。
- 警告 :在居住環境中，運行此設備可能會造成無線電干擾。

五、售后聯系方式：

1.400 技術服務：

熱線電話：400-800-0596，撥入 400 電話后，轉撥號 2，標簽打印機服務支持

工作時間：早上 9：00- 晚上 20：30（周末 / 節假日晚上 18：00）

2. 售后報修方式：

收件人：售后維修部收電話：15359340780

地址：福建省廈門市同安區工業集中區同輝南路 88 號容大科技園

返修須知：返修機寄回時，請在箱內附上返回地址、聯系方式、裝箱所有物品清單及詳細故障說明等必要信息，方便提高返修效率，謝謝支持！若無信息，則按寄件方信息進行返回！
