容大76mm票據打印機接口介紹
一、76mm票據打印機的串行接口
76mm系列票據打印機的串行接口采用 RS-232 標準，通訊波特率為 4800bps、9600bps、19200bps 或 38400bps 可選(可通過 DIP 開關調整)，8 位數據位，無奇偶校驗，1 位停止位，支持 RTS/CTS 及 XON/XOFF 握手協議。

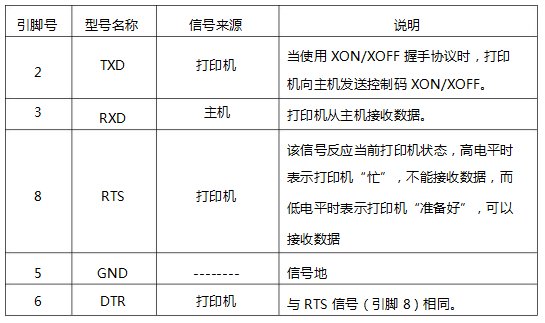

打印機串行接口各引腳功能定義如下:

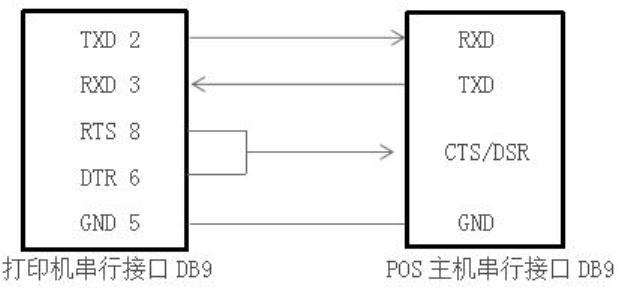

打印機串行接口與POS 主機串行接口連接示意圖：
二、打印機的并行接口
76mm 系列打印機的并行接口插座為 25PIN Parallel 插座，8 位并行傳輸，支持BUSY/nAck 握手協議。

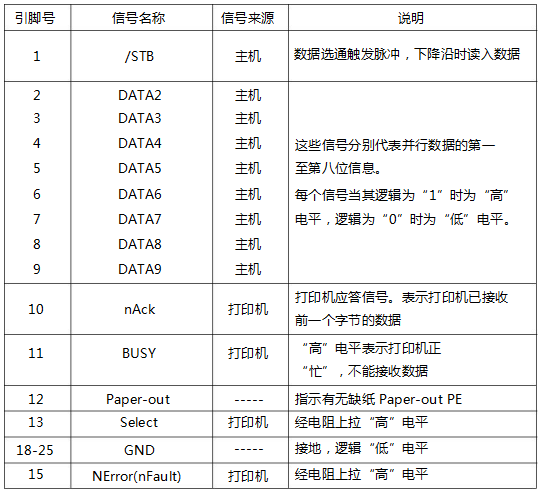

打印機并行接口插座各引腳功能定義如下：
三、打印機的以太網接口

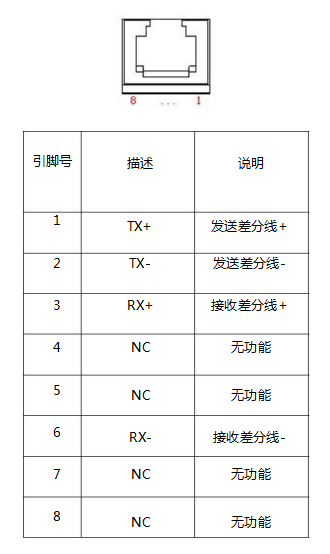

76mm 系列打印機的以太網接口插座為標準 RJ45-8P，支持 10M/100M 網絡，且傳輸速度自適應。
四、打印機的錢箱接口
打印機的錢箱口采用RJ-11 標準，6 線插座，輸出 DC 24V/1A 電源信號驅動錢箱動作。將錢箱的RJ-11 水晶頭插入錢箱接口即可通過打印機開錢箱。

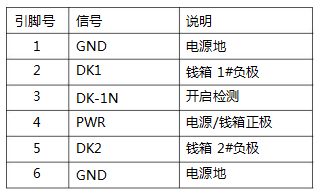

打印機的錢箱接口各引腳功能定義如下:
